产品参数:
(1)压缩比:3比1
(2)最大出口压力:15Bar(1.5MPa)
(3)最大流量:15L/Min
(4)介质最高温度:80℃
(5)最高输送介质粘度:60K CPS
(6)泵管直径:38mm
(7)泵管长:785mm
(8)出口尺寸:1″
产品特性:
(1)一组压力泵浦可提供15~18支喷枪使用,操作更方便
(2)更换抛光油容易,无需停机,节省90%的操作时间
(3)可配合高黏度之抛光油,降低抛光油的耗量
(4)一次上线200公斤以上,持续运转时间延长
(5)压力充足,喷量稳定,品质均一
(6)压缩空气,耗气量低
(7)特殊结构及材质,寿命极长
(8)易于检视抛光油存量,以免抛光油用完时,导致管路内吸入空气
(9)零件设计简单,易于保养
(10)连续式的不平衡控制技术,任意调速、动力适中,抗结冰、声音小、振动小; 防爆、防水、快装接口、可快装拆开清洗。

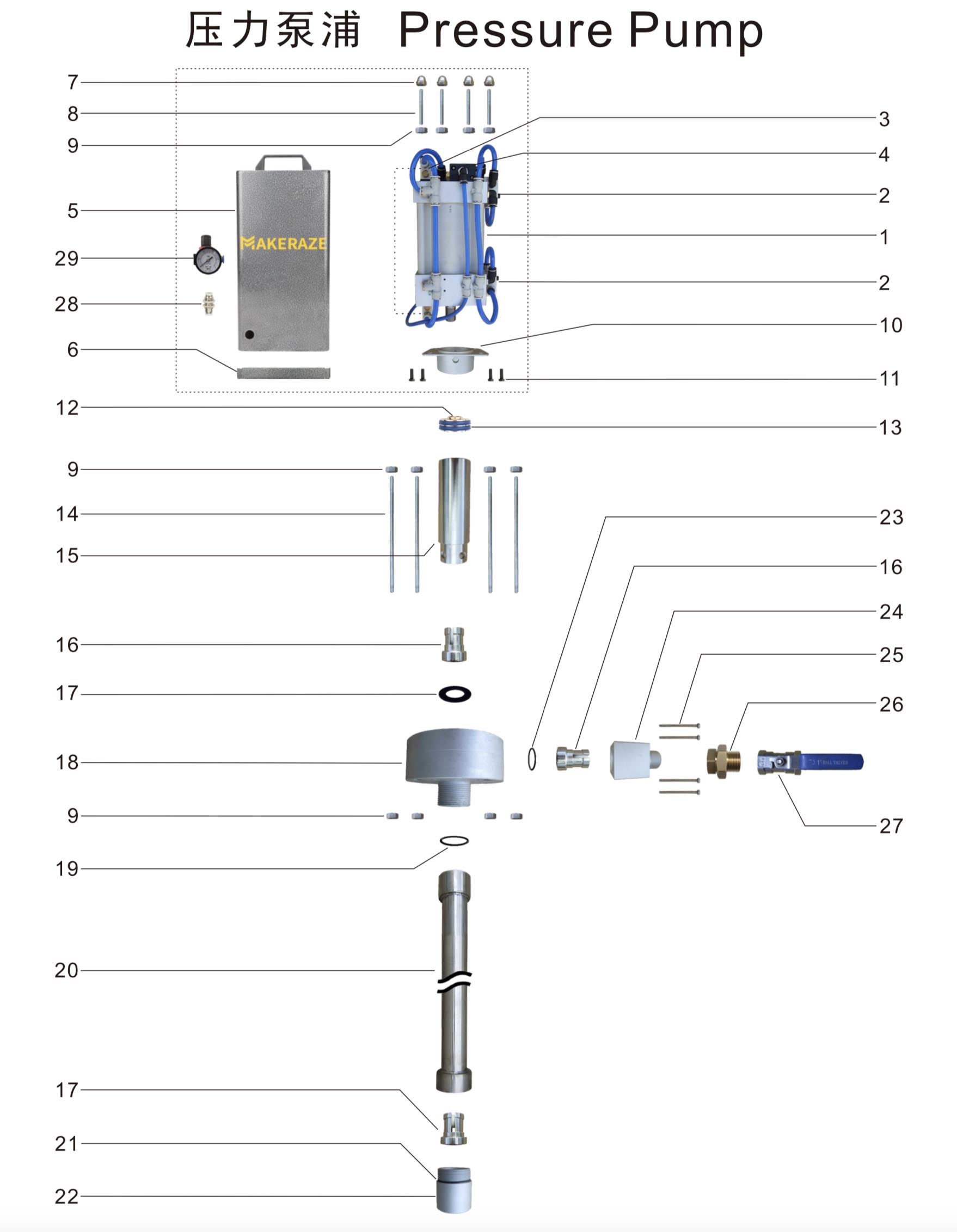

Pressure Pump Fitting
序号Item | 零件名称 | Part Name | 数量Quantity | 单位Unit |
1 | 气缸 | Air cylinder | 1 | 个/PC |
2 | 快速排气阀 | Quick exhaust valve | 2 | 个/PC |
3 | 机械阀 | Mechanical air valve | 2 | 个/PC |
4 | 气动阀 | Pneumatic valve | 1 | 个/PC |
5 | 壳体 | Outer housing | 1 | 个/PC |
6 | 壳底 | Bottom housing | 1 | 个/PC |
7 | 盖帽螺母 | Block M10 | 4 | 个/PC |
8 | 短M10丝杆 | Short M10 lead screw | 4 | 条/PC |
9 | M10螺母 | M10 screw nut | 12 | 个/PC |
10 | 浆料缸链接件 | Compound cylinder connecter | 1 | 个/PC |
11 | M6螺丝 | M6 screw | 4 | 个/PC |
12 | 柱塞 | Plunger | 1 | 个/PC |
13 | 双向密封圈 | COP seal | 2 | 个/PC |
14 | 长M10丝杆 | Long M10 lead screw | 4 | 条/PC |
15 | 浆料缸 | Compound cylinder | 1 | 个/PC |
16 | 止回阀 | One-way valve | 3 | 个/PC |
17 | O型圈 | O-RING | 1 | 个/PC |
18 | 主体缸 | Body cylinder | 1 | 个/PC |
19 | 密封圈 | O-RING | 1 | 个/PC |
20 | 浆料管 | Compound tube | 1 | 个/PC |
21 | 密封圈 | O-RING | 1 | 个/PC |
22 | 止回阀壳底 | One-way valve housing bottom | 1 | 个/PC |
23 | 密封圈 | O-RING | 1 | 个/PC |
24 | 出料口连接腔 | Discharge port connection housing | 1 | 个/PC |
25 | M4螺丝 | M4 screw nut | 4 | 个/PC |
26 | 1寸活接 | 1inch connecter | 1 | 个/PC |
27 | 1寸球阀 | 1inch ball valve | 1 | 个/PC |
28 | 调压阀(选配) | Pressure regulating valve(Optional) | 1 | 个/PC |
29 | 隔板快速接头 | Bulkhead connector | 1 | 个/PC |
Elevator Fitting
序号Item | 零件名称 | Part Name | 数量Quantity | 单位Unit |
1 | 气缸顶盖 | Cylinder top cap | 1 | 个/PC |
2 | 密封碗锁止螺母 | Seal cup stop screw | 1 | 个/PC |
3 | 密封碗 | Seal cup | 1 | 个/PC |
4 | 密封碗底垫 | Seal cup washer | 1 | 个/PC |
5 | 弹簧 | Spring | 1 | 个/PC |
6 | 密封碗固定座 | Seal cup base assemble | 1 | 个/PC |
7 | 0型圈A | O ring Type A | 1 | 个/PC |
8 | O型圈B | O ring Type B | 1 | 个/PC |
9 | 内缸 | Inside cylinder body assemble | 1 | 个/PC |
10 | 外缸 | Outside cylinder body assemble | 1 | 个/PC |
11 | O型圈C | O ring Type C | 1 | 个/PC |
12 | 锁定套圈 | Stop tube | 1 | 个/PC |
13 | 气缸底盖 | Cylinder bottom cap | 1 | 个/PC |
14 | 气缸底座 | Cylinder base | 1 | 个/PC |
15 | 2分堵头 | G1/4 plug screw | 1 | 个/PC |
16 | M10*45螺丝 | M10*45 screw | 4 | 个/PC |
17 | 升降器底板 | Riser base plate | 1 | 个/PC |
18 | 调压阀 | Pressure regulating valve | 1 | 个/PC |
19 | 2分螺纹8MM气管节流阀 | 8mm throttling valve | 2 | 个/PC |
20 | 三孔两位机械阀 | Mechanical valve | 1 | 个/PC |
20 | 2分螺纹8MM快接 | 8mm hose connection | 2 | 个/PC |
22 | 2分转4分螺纹接头 | G1/4 to G1/2 connector | 1 | 个/PC |
23 | 4分球阀 | Stop cock | 1 | 个/PC |
24 | 三通组件 | Three – way assemble | 1 | 组/SET |
25 | 2分外牙直通 | G1/4 male thread connector | 1 | 个/PC |
26 | 2分泄压阀 | G1/4 relief valve | 1 | 个/PC |
27 | 2分内牙三通 | G1/4 female thread triple connector | 1 | 个/PC |
28 | 固定夹A | Clamper A | 1 | 个/PC |
29 | M10螺母不锈钢垫圈 | M10 SST washer | 4 | 个/PC |
30 | M10*50不锈钢螺丝 | M10*50 SST screw | 6 | 个/PC |
31 | 不锈钢桶盖 | Barrelhead | 1 | 个/PC |
32 | M10不锈钢螺母 | M10 SST cap nut | 6 | 个/PC |
33 | M6不锈钢螺母 | M6*70 SST nut | 2 | 个/PC |
34 | M6*70不锈钢螺丝 | M6*70 SST screw | 2 | 个/PC |
35 | 固定夹B | Clamper B | 1 | 个/PC |
36 | 不锈钢支撑杆 | Barrelhead supporter | 1 | 组/SET |
37 | 中压管 | Hose | 1 | 个/PC |
38 | 密封垫O型圈 | O-ring | 2 | 个/PC |
39 | 外牙活接头 | Coupling | 1 | 个/PC |
40 | 密封垫 | Gasket | 1 | 个/PC |
41 | 304球阀 | SUS304 Ball valve | 1 | 个/PC |
42 | 过滤器 | Filter | 1 | 组/SET |
43 | 1寸接头 | 1inch screw connector | 1 | 个/PC |
适用于半自动,全自动抛光机储存及输送抛光浆、抛光液
